BALAMA MECANISM DESCHIDERE USA SWINGFRONT 17FB 407.34.740

buc

New product

Unele produse ( care nu sunt pe stoc ) se achita in avans. Stocul si pretul nu este actualizat la zi. Whatsapp scris 0723164886 pentru detalii sau comanda.

More details

508,41 lei cu TVA

Termen de livrare: 1 - 30 zile

Adăugaţi la lista dorinţelor

Informații

  • Este necesar doar un spaţiu minim pentru deschidere şi pentru poziţia de deschidere
  • Ideal pentru spaţii închise sau pentru utilizatorii de scaune cu rotile, de exemplu
  • Acces uşor la conţinutul corpului
  • Instalare uşoară oferită de şir de găuri de 32 mm şi de tehnica de prindere
  • Ajustare la laterală, înalţime şi înclinarea unghiului
  • Cu mecanism de amortizare integrat
  • De asemenea potrivit pentru setul pentru dotare ulterioară
Set de componente

Greutate uşă

17 FB (până la 17 kg) kg

Funcţionare

Uşa balansează în afară în raze mici, deschidere paralelă cu corpul

Domeniu de utilizare

Pentru uşi simple, uşi duble cu design drept şi soluţii de colţ

For door height

600 - 2.400 mm mm

For door thickness

15 - 24 mm mm

Greutate uşă

17 FB (până la 17 kg)

Utilizare



Cu dimensionare dublă:

Dimensiuni fără console = Front rabatabil 17 FB, dimensiune consolă = Front rabatabil 24 FB







Planificare mecanism de deschidere ușă 17/24 FB





Cu dublă dimensionare:

Dimensiune fără suporturi = mecanism de deschidere ușă 17 FB, dimensiunea dintre paranteze = mecanism de deschidere ușă 24 FB






Notă

  • Poziționați balamalele simple uniform, de la centrul ușii până la marginile de sus și de jos cu distanța A.
  • Pentru numărul de balamale simple necesare pentru fiecare ușă vă rugăm să consultați referința de comandă pentru componentele setului.


Tabel dimensiune A

Distanța A a balamalelor simple depinde de numărul de balamale simple și de lungimea L traversei.

Număr de balamale simple

Lungimea traversei L mm

540

840

1140

1440

1740

2040

Mecanism de deschidere ușă 17 FB

2

490

790

1090

–

–

–

3

245

395

545

695

845

–

4

–

263.3

363.3

463.3

563.3

663.3

5

–

–

272.5

347.5

422.5

497.5

Număr de balamale simple

Lungimea traversei L mm

540

840

1140

1440

1740

2040

Mecanism de deschidere ușă 24 FB

2

490

790

–

–

–

–

3

245

395

545

695

845

–

4

–

–

363.3

463.3

563.3

663.3

5

–

–

–

347.5

422.5

497.5

Schiţă de găurire pentru uşă

Schiţă de găurire pentru corp

H = Înălțime ușă, L = Lungime traversă, LH = Înălţime în interior



Calcularea dimensiunii B

B = A x (numărul de balamale fixe - 1)



Notă

La montarea mânerelor pentru uși, asigurați-vă că acestea nu se ciocnesc de mecanismele de deschidere ale ușilor adiacente.

Distanța min. de la traversă la corp


Dimensiunea de montaj a setului de componente

01068669_0.jpg		01068702_0.jpg

Balama simplă

Plăcuță pentru montare

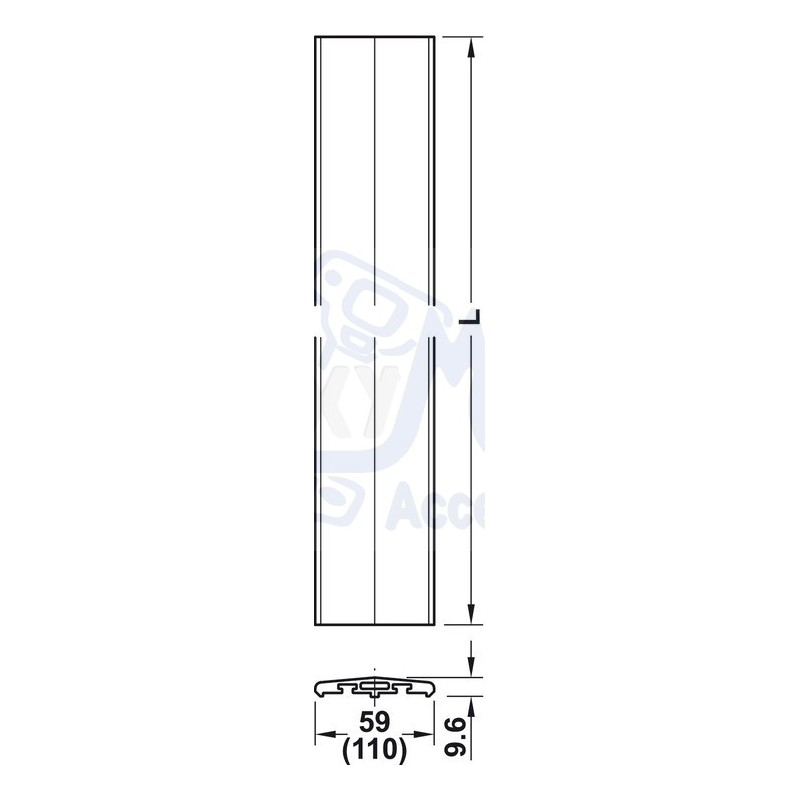

Traversă


Bucșă

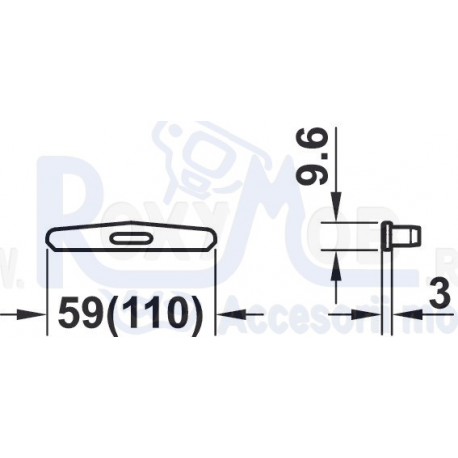

Capac


Exemplu de comandă pentru înălțimea ușii de 2400 mm, greutatea foii de ușă 17 kg și 24 kg

3 Balamale simple cu mecanism de închidere cu amortizare

2 Balamale simple fără mecanism de închidere cu amortizare

5 Plăcuțe pentru montare

1 Traversă cu lungimea de 2040 mm

2 Capace pentru traversă

Notă



Mecanismul de amortizare la închidere poate fi înlăturat.
